有机肥滚筒筛分机传动筛分部分的设计原理

来源:admin时间:2024/3/27 9:39:41次数:/次返回列表

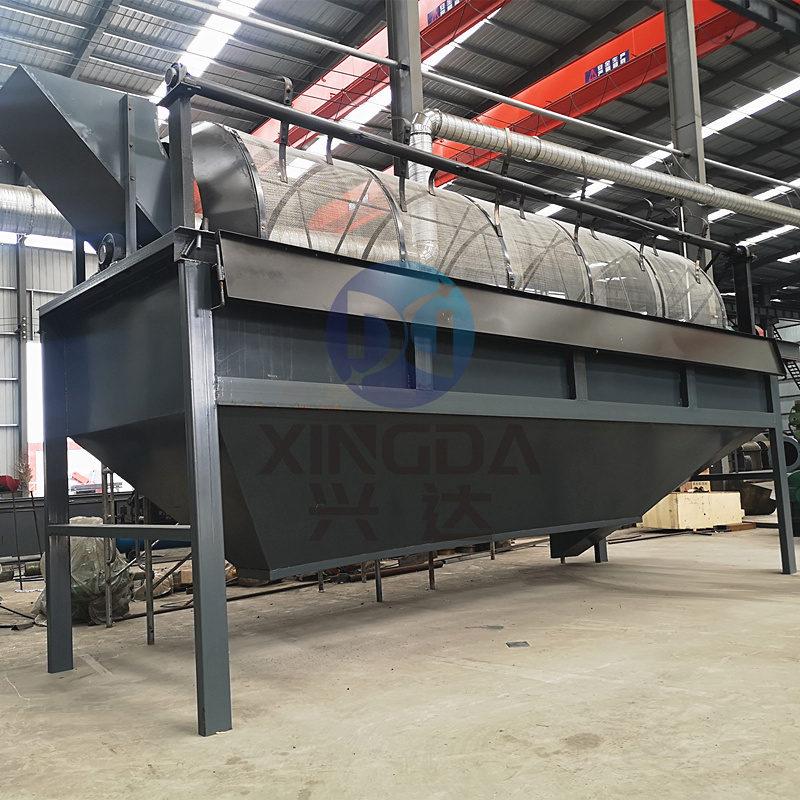

        ​兴达机械公司该系列滚筒式筛分机是肥料生产中的常用设备,其主要用于成品与返料的分离,也可实现产品的分级,使得产品 均匀分类。滚筒筛分机是由滚筒、机架、漏斗、减速机、电动机等五个部分构成。物料由进料口进入滚筒后, 一方面 随着滚筒转动而被筛选, 一方面物料沿着滚筒的斜度向前流动,通过不同孔径的筛网逐步被筛出。物料筛出后落入各 自的漏斗,然后由人工或皮带输送至成品区。该机采用了组合式筛网,便于维修与更换,其结构简单、操作方便、运 转平稳,是肥料筛选分级的理想设备。

       滚筒筛分机结构组成的工作原理简述

       该机可分为三大部分:

       机架部分:该机机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的;

       传动筛分部分:该部分均采用组合式筛网,其由传动轮通过联轴器传至主轴,该筛网安装与焊接在主轴的滚笼上。物料从进料端进入,在滚笼不断回转、分级,从下方出料口均匀流出,其有效地将成品与返料分离,从而提高工作效率;

       传动联接部分:电动机带动皮带轮、三角带、减速机传动,使主轴旋转工作,其中传动减速机与主机工作部分,均采用轴销式联接器相齿合传递驱动,方便组装与维修。

滚筒筛分机是复混肥生产中常用设备,主要用于成品与成品与返料的分离,也可实现成品的分级,使成品均匀分类。采用组合式筛网,便于维修与更换,该机结构简单,操作方便,运转平稳。

  滚筒筛分机是继电动振动筛,国内各大公司生产的普通型网状滚筒筛之后的又一代新型自清式筛料专用设备,它广泛适用于粒径小于300mm以下各种固体物料的筛分,具有筛分效率高、噪音低、扬尘量小、使用寿命长、维修量小、检修方便等诸多特点,其筛分能力为60吨/小时~1000吨/小时。目前以燃烧劣质煤为主的综合利用电站(主要为循环流化床锅炉)在国内迅速兴起,以煤矿石、煤泥为主的燃料通常存在粘、湿、脏、杂等特点,输煤系统普通存在着筛分机堵塞、筛分效率低、破碎机磨损大、能耗高等现象。笼式滚筒筛分机,因其独特的结构特点,完全有效地解决了其他型式筛分设备所存在的缺点,是综合利用电站的筛型。

  滚筒筛分机特点:

  (一)筛分效率高 因设备设有板式清筛机构,在筛分过程中,不管进入分离筛的物料多粘、多湿、多杂,通过清筛机与筛体的相对运动,永远堵塞不了筛网,从而提高了设备的筛分效率。

  (二)工作环境好 整个筛分机构均设计在密封防尘罩内,消除了筛分过程中的粉尘飞扬现象,从而改善了工作环境。

  (三)设备噪音低 设备在运行中,物料与旋转筛网所产生的噪音完全由密封防尘罩隔离,使噪音无法传递到设备外部,从而降低了设备噪音。

  (四)使用寿命长 设备筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。

  (五)检修方便 设备密封防尘罩两侧设备观察窗口,工作时工作人员可随时观察设备运行情况,在密封罩端部和清筛机机构侧面设有检修快开门口,在设备定期检修时十分便利,不影响设备的正常运行。
