兴达1.2米有机肥双轴搅拌机的结构组成

来源:admin时间:2024/4/11 9:03:13次数:/次返回列表

        兴达机械公司位于河南郑州荥阳市是专注于生产有机肥设备的厂家,种类多,型号全。我公司生产任何一款有机肥设备都可以根据客户的需求进行定制!我公司是生产有机肥设备的厂家,生产的有机肥设备有:有机肥生产线、有机肥翻抛机、有机肥粉碎机、有机肥造粒机、有机肥烘干机、有机肥冷却机、有机肥包装机、自动配料机以及相关的有机肥机械配套设备。

       双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,双轴搅拌机内装有旋转反向的浆叶,浆叶成一定角度将物料沿轴向、径向循环翻搅,使物料迅速混合均匀。由电机通过皮带传动到减速机带动轴旋转。轴的速度与桨叶的结构会使物料重力减弱,随着重力的缺乏,各物料存在的颗粒大小、比重悬殊的差异在混合过程中被忽略。即使物料有比重、粒径的差异,在交错布置的搅拌叶片快速剧烈的翻腾抛洒下,也能达到很好的混合效果。该系列混合机是我公司研制的新一代混合设备,该机混合度高,残留量少,适合于两种以上肥料,添加剂预混料得混合,及配合饲料、浓缩饲料、添加剂预混饲料等的混合。

       双轴搅拌机是整套有机肥生产线中的一款有机肥搅拌设备。在有机肥生产线中担当起到搅拌物料的作用。

  双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。

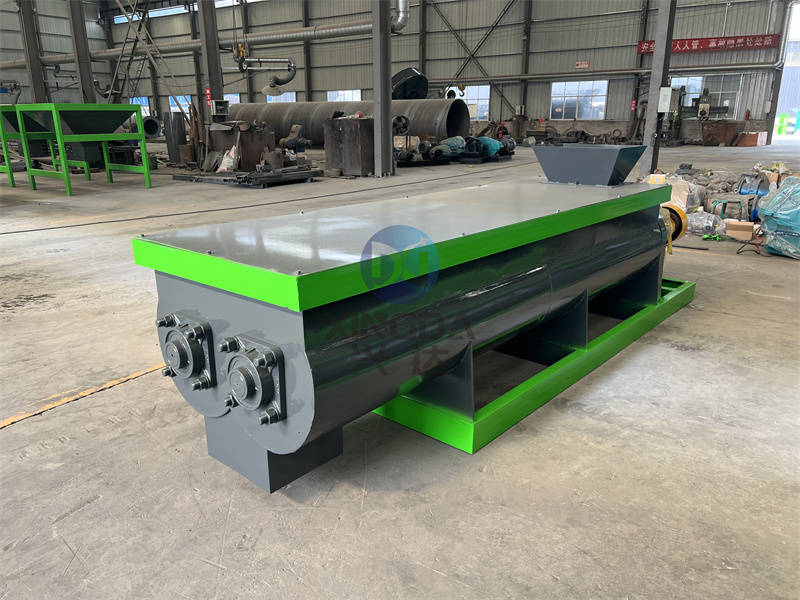

  1.2米有机肥双轴搅拌机的结构组成主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:

  1.壳体主要由板材及型钢构成,在制造厂内han接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。

  2.螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。

  左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。齿轮模数为8,齿数为60,齿形角为20°;链轮节距为50.8,齿数为25,齿形为GB1224-85。齿轮、链轮都有防护罩保护,可以运行。油杯为压配式压注油杯,加注润滑油方便、有效。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单,磨损之后易于更换,使用寿命长。

  3.加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌。喷嘴结构简单,易于更换,不锈钢材质,防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。

  4.盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。
